Heute behandeln wir zum Routing-Protokoll OSPF die Aufgaben der Area Border Router, Stub Areas und Link State Advertisements.
| Skript-Anfang | Vorlesung-Tag5 – Seite 1 |
|---|---|
| Skript-Ende | Vorlesung-Tag5 – Seite 91 |
OSPF
Area Border Router (ABR)
- Ist immer mit Area 0 und mindestens einer anderen Area verbunden
- Hat also mehrere Interfaces in verschiedenen Areas
- Hat immer einen gesteigerten Bedarf an CPU und RAM, da er alle Routing-Einträge lernen muss
Autonomous System Boundary Router (ASBR)
- Setzt OSPF als Routing-Protokoll ein
- Hat Interfaces in Netzen mit anderen Routing-Protokollen
- Liefert diese Routen in das OSPF-Netz hinein via Redistribution
Stub Area
- Area 0 kann niemals eine Stub Area sein
- Kennt nur die internen Routen und die Routen der gleichen OSPF-Domäne
- Zusätzlich wird automatisch eine Default Route eingepflegt, um die externen Routen dennoch erreichbar zu machen
Totally Stubby Area (TSA)
- Kennt nur die internen Routen und die gleiche Default Route wie bei einer Stub Area
Link State Advertisement (LSA)
- Dateneinheit, die den lokalen Zustand eines Routers oder Netzes beschreibt
- Die LSAs aller Router und Netze formen die Link State Database
- LSAs werden geflooded in der gesamten Routing-Domäne
- Benachbart = Router haben ein Interface im gleichen Netz
- Adjazent = Benachbart und tauschen Routing-Informationen aus
Router LSA (Typ 1)
- Router sendet für jede zugeordnete OSPF-Area eine LSA
- Sie enthält die Zustände aller Interfaces des Routers
- Diese LSA wird nur innerhalb der Area eines geflooded
Network LSA (Typ 2)
- Sie gibt es nur in Netzen mit einem Designated Router
Summary LSA (Typ 3)
- Diese LSAs können nur in den Backbone bzw. Area 0 hinein geschickt werden
- Kommen Sie jedoch ursprünglich aus Area 0, schicken die ABR sie auch in die anderen Areas hinein

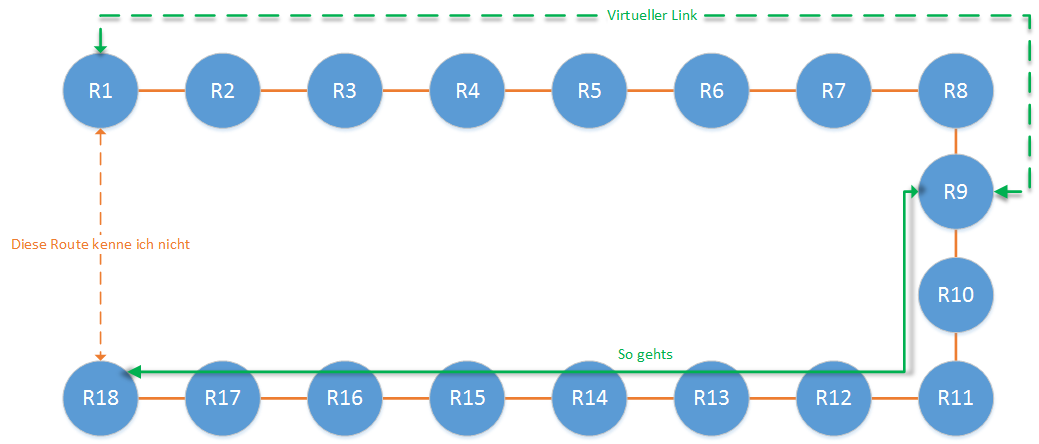

Virtual Links
- Virtuelle Verbindung zwischen zwei Routern
- Werden genutzt um Router mit mehr als 15 Hops zu verbinden (RIP)
- Werden genutzt um Areas, die nicht direkt mit Area 0 verbunden sind, an die OSPF-Domäne anzuschließen
