In der heutigen Vorlesung haben wir noch einige Beispielaufgaben zu der Klausur besprochen. Thematisch wurden dabei die Routingprotokolle RIP, OSPF, BGP und EIGRP aufgegriffen.
| Skript-Anfang | Vorlesung-Tag1 – Seite 1 |
|---|---|
| Skript-Ende | Vorlesung-Tag9 – Seite 147 |

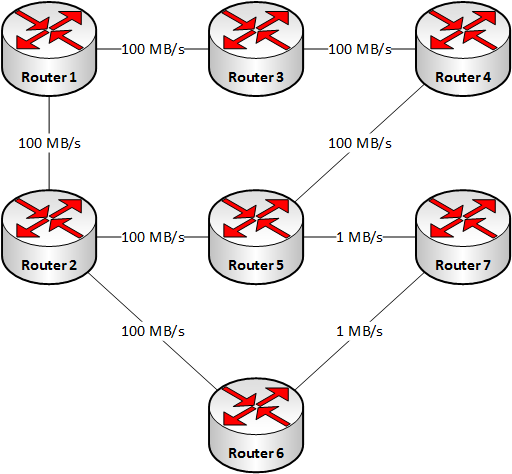

Aufgabe 1
1a (OSPF)
Welchen Weg nehmen die Pakete von Router 6 nach LAN A?
Das Paket nimmt den Weg mit der besten Bandbreite über Router 6, Router 2 und Router 1.
1b (OSPF)
Router 1 verliert seinen Link zu LAN A. Wieviele Link State Updates bekommt Router 5?
Router 1 schickt das Update los. Router 5 erhält von Router 2 und Router 4 die Updates. Router 7 schickt kein Update, da dieser das Update vorher von Router 5 bekommen hat.

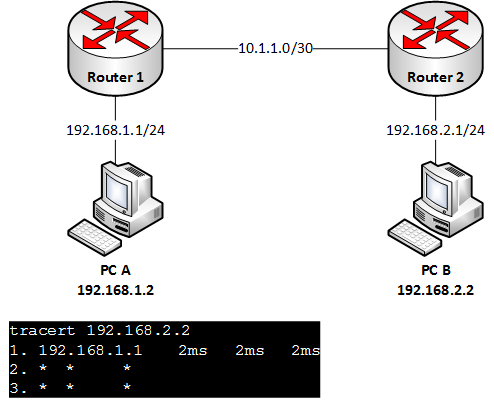

Aufgabe 2
Warum klappt das Trace Route Tool nicht?
Die Rückroute ist unbekannt bzw. die Routinginformationen sind falsch.

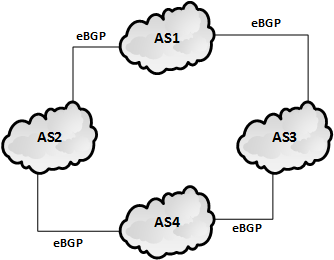

Aufgabe 3
Was kann man auf den Routern im AS1 tun, damit Pakete den linken Weg von AS1 nach AS4 gehen?
Wir können die lokale Präferenz (local preference) für ausgehende Routen setzen.

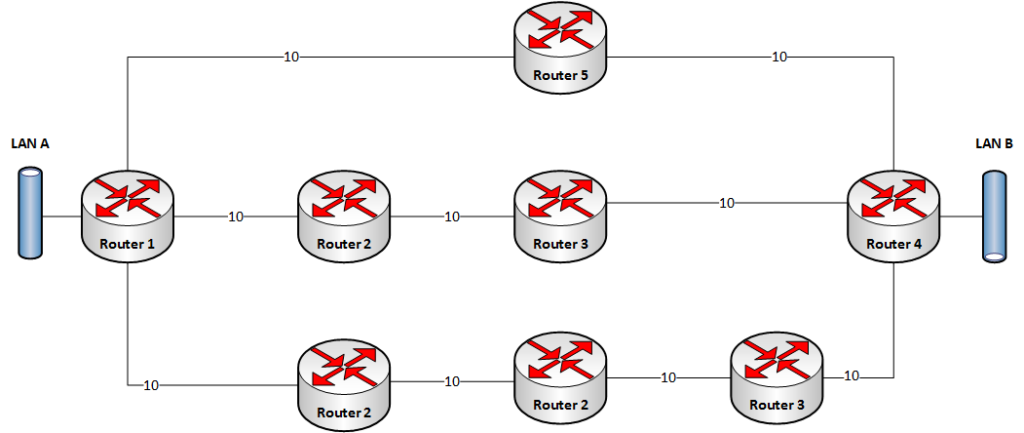

Aufgabe 4
4a (RIP)
Wie lange dauert es, bis Router 4 die Routing-Informationen zu LAN A lernt? (Es gibt keine Trigger und das Netz wird neu eingeschaltet)
Router 1 schickt die Information beim Booten sofort zu seinen Nachbarn. Router 5 schickt nach spätestens 30 Sekunden seine Informationen weiter zu Router 4. Router 4 lernt also nach 30 Sekunden die Route zu LAN A.
4b (OSPF)
Welchen Weg nehmen die Pakete von LAN A nach LAN B? (Das Netz läuft stabil seit einigen Tagen)
Die Pakete nehmen die Verbindung über Router 1, Router 5 und Router 4. Diese Route hat die geringste Bandbreite (20).
4c (EIGRP)
Welchen Weg nehmen die Pakete von LAN A nach LAN B? (Das Netz läuft stabil seit einigen Tagen)
Die Pakete nehmen die Verbindung über Router 1, Router 5 und Router 4. Diese Route hat die geringsten Kosten (20).
4d (EIGRP)
Gibt es einen feasible successor?
Nein, da Router 2 eine Distanz von 20 und Router 6 eine Distanz von 30 melden. Ein feasible successor müsste jedoch eine geringere Distanz als der successor haben (19).

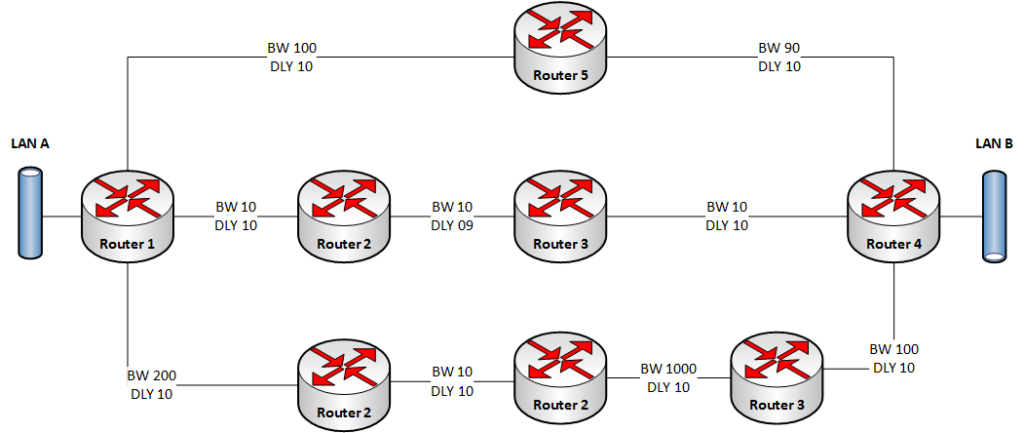

Aufgabe 5
5a
Was ist der beste Pfad auf Router 4 zum LAN A und gibt es einen zweitbesten Pfad?
Die Verbindung über Router 5 ist der beste Pfad. Die Verbindung über Router 2 und Router 3 ist der zweitbeste Pfad, da er den besseren Delay hat als der Pfad unten. Beide besitzen eine Bandbreite von 10.
5b
Wie schaffe ich es, dass die Pakete von LAN B über Router 8, Router 7, Router 6 und Router 1 zu LAN A gehen?
Die Bandbreite zwischen Router 5 und Router 4 reduzieren (10) und gleichzeitig die Bandbreite zwischen Router 3 und Router 4 reduzieren (9).

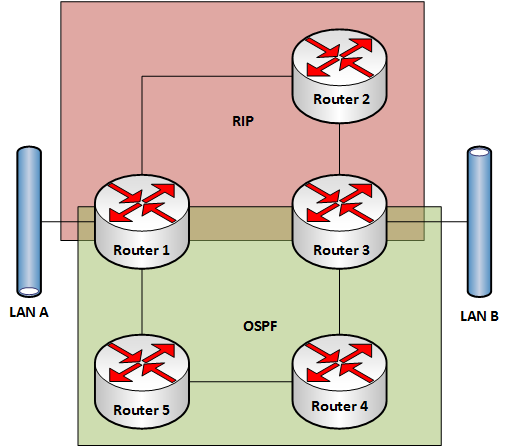

Aufgabe 6
Welchen Weg nehmen die Pakete von LAN A nach LAN B?
Die Pakete gehen über Router 1, Router 5 und Router 4. Die Routen im OSPF werden gegenüber den Routen im RIP bevorzugt, da diese eine bessere Administrative Distanz haben.

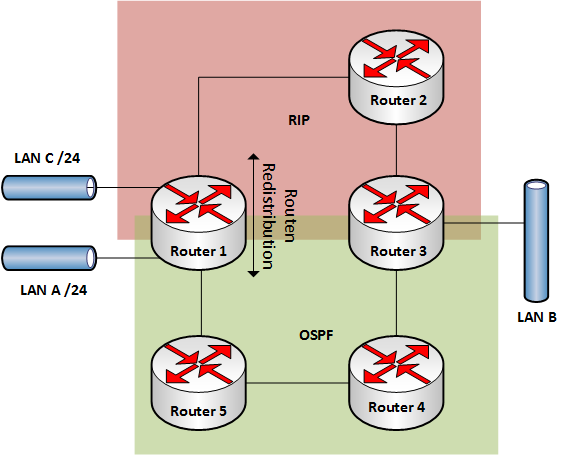

Aufgabe 7
LAN A und LAN C sind haben eine Subnetzmaske von /24. Die Routen werden auf Router 1 zwischen RIP und OSPF verteilt (Redistribute). Router 1 bildet eine Summary Route mit der Subnetzmaske /23. Welchen Weg nehmen nun die Pakete von LAN B nach LAN A?
Dieses mal gehen die Pakete über Router 3, Router 2 und Router 1. Da immer die längste Subnetzmaske bevorzugt wird, gehen die Pakete über die Routen aus dem RIP.
